制御盤とは？仕組み・役割を初心者向けに解説｜FDK解説コラムVol.1

工場や生産設備では、さまざまな機械が決められた順序で動き、製品の製造や搬送、検査などを行っています。こうした機械や設備を安全かつ正確に動かすために欠かせないものの一つが「制御盤」です。制御盤は、工場の設備を動かすためのいわば「司令塔」といえます

本記事では、制御盤の仕組みや役割、内部に使われている主な機器などについて、分かりやすく解説します。

制御盤とは？

制御盤とは、工場等の機械や設備、電気機器を安全かつ決められた動作に従って動かすための電気部品を一つ箱（盤）の中にまとめたものです。工場の生産ラインや搬送装置、検査装置、ポンプ、モーターなど、さまざまな設備の制御に使われています。

例えば、工場の生産ラインで、「製品がセンサーの前まで来たらコンベアを止める」「部品を所定の位置まで移動させる」「作業が終わったら再びコンベアを動かす」といった動作を自動で繰り返している設備があります。こうした一連の動きを指示し、機械を正しく動作させるのが制御盤です。

機械そのものが人間の「手足」だとすれば、制御盤は機械に指示を出す頭脳と考えるとイメージしやすいでしょう。

制御盤にはどのような役割があるの？

制御盤はただ機械に電気を送るだけではありません。機械や設備を安全かつ正確に動かすことが大きな役割です。設備の状態を確認しながら必要なタイミングで機械を動かしたり、止めたりする役割を担っています。

代表的な役割を見てみましょう。

１、機械を決められた順番で動かす

工場の設備では、複数の機械が連動して動くことがあります。

例えば、

• 製品をコンベアで運ぶ
• 所定の位置で停止する
• 製品を加工する
• 加工後に再び搬送する

といった工程です。

制御盤は、このような動作の順番やタイミングをコントロールします。人が一つひとつスイッチを操作しなくても、あらかじめ決められた条件に従って設備を動かすことができます。

２、モーターなどの機器を動かす

工場では、コンベアやポンプ、ファンなど多くの設備でモーターが使用されています。制御盤は、モーターを動かしたり停止したりするほか、設備によっては回転速度を調整する役割も担います。

３、センサーから情報を受け取る

自動化設備では、さまざまなセンサーが使用されています。「製品が来た」「部品が所定の位置に到着した」「扉が閉まっている」といった設備の状態をセンサーが検知します。制御盤はその情報を受け取り、次にどのような動作を行うか判断します。

４、設備の安全を守る

制御盤には、機械を動かす役割だけでなく、安全を守る役割もあります。異常な電流が流れた場合に電気を遮断し、設備に異常が発生した際に停止させる仕組みが組み込まれています。

工場では大型設備や高速で動く機械も多いため、安全な運転を支える制御盤は非常に重要な存在です。

制御盤の仕組み

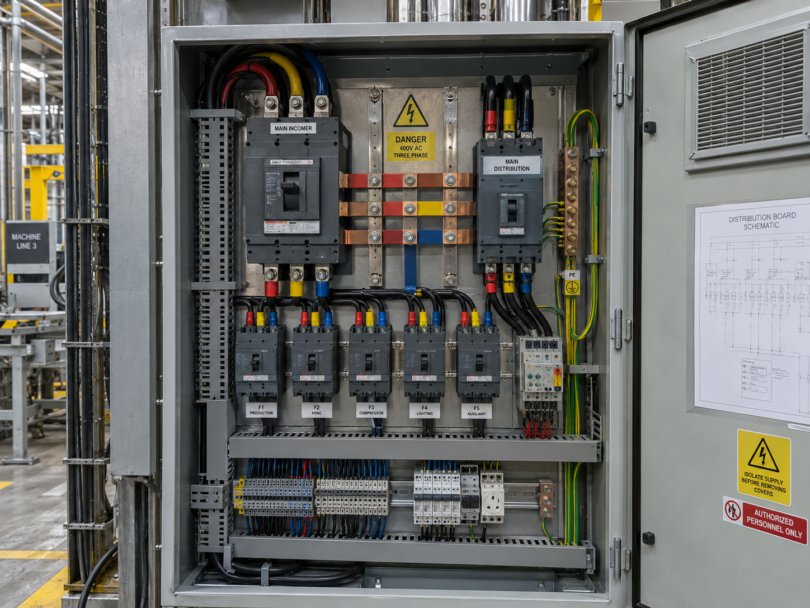

制御盤の中には、用途に応じてさまざまな電気機器が取り付けられています。制御盤の全てが同じ構成というわけではありませんが、代表的な機器をご紹介します。

PLC

PLCは「Programmable Logic Controller」の略で、日本語では「プログラマブルロジックコントローラ」と呼ばれます。設備の動きを制御するための装置で、制御盤の頭脳ともいえる存在です。

センサーなどから情報を受け取り、あらかじめ設定されたプログラムに従って、モーターや各種機器へ指示を出します。

ブレーカー

ブレーカーは、過大な電流が流れた際などに電気を遮断し、機器や配線を保護するために使用されます。家庭にもブレーカーがありますが、工場の制御盤にも重要な安全装置として設置されています。

リレー

リレーは、電気信号を受けて回路を切り替える機器です。小さな電気信号を使って別の回路を動かすなど、制御回路の中で幅広く使用されています。

電磁接触器

電磁接触器は、モーターなど比較的大きな電力を使用する機器の電源を入り切りするために使われます。「マグネットスイッチ」などと呼ばれることもあります。

インバータ

インバータは、モーターの回転速度などを調整するために使われる機器です。コンベアの速度を変えたり、ファンやポンプの運転を調整したりする際に使用されます。

端子台

端子台は、制御盤内の配線と外部の設備や機器を接続するための部品です。制御盤の中には多くの配線がありますが、端子台を使うことで配線を整理しながら安全に接続できます。

制御盤と分電盤は何が違う？

制御盤とよく似た言葉に「分電盤」があります。一般的に分電盤は、受け取った電気を複数の回路へ分配することが主な役割です。住宅に設置されているブレーカーが入った箱も分電盤の一種です。

一方、制御盤は電気を分配するだけでなく、機械や設備の動作そのものをコントロールします。

分電盤＝電気を各場所へ分ける

制御盤＝機械をどのように動かすか指示する

と考えると分かりやすいでしょう。

制御盤はどのような場所で使われている？

制御盤は、さまざまな製造現場や設備で使われています。業界は食品、飲料、自動車関連、化粧品、医薬品、物流など多岐にわたります。

近年は工場の自動化や省人化が重視されているため、複数の設備を正確に制御する技術が必要になります。そのため、FA化を進める製造現場にとって制御盤は欠かせない設備の一つなのです。

FA化と制御盤の関係

FAとは、「Factory Automation」の略で、工場における生産工程などを自動化することを意味します。これまで人が手作業で行っていた工程を機械に置き換えたり、複数の設備を連携させたりすることで、生産性向上や省人化、品質の安定化などを図ります。

しかし、機械を設置しただけでは自動化はできません。「どのタイミングで動くのか」「何を検知したら停止するのか」「異常が起きた場合はどうするのか」といった動作条件を設定し、設備全体をコントロールする必要があります。

そこで重要になるのが制御盤です。制御盤やPLCなどの制御技術は、工場のFA化を支える重要な要素といえるでしょう。

制御盤は設備ごとに設計・製作される

工場で使用される制御盤は、どれも同じものではありません。制御する機械の種類や設備の規模、使用環境、必要な機能などによって、制御盤の仕様は大きく異なります。

そのため、制御盤を設計・製作する際には、以下を確認します。

• どのような設備を動かすのか
• モーターやセンサーはいくつあるのか
• どのような順番で動作するのか
• どのような安全対策が必要なのか
• 設置する場所の環境はどうなっているのか

電気図面を作成し、必要な部品を選定して盤内へ取り付け、配線を行います。完成後には動作確認や検査を実施し、必要に応じて現地で設備と接続しながら調整・試運転を行います。

つまり、制御盤とは、設備を動かすために必要な条件を一つひとつ考えながら作られる、オーダーメイド製品なのです。

まとめ

制御盤は、工場や生産設備において機械を安全かつ正確に動かすための重要な設備です。PLCやリレー、ブレーカー、インバータなど、さまざまな電気機器を組み合わせ、センサーなどから得た情報をもとに設備を制御します。

工場のFA化や省人化が進む現在、制御盤や制御技術が果たす役割はますます重要になっています。

また、制御盤は設備ごとに必要な機能や仕様が異なるため、設計から部品選定、組立、配線、検査、現地調整まで、設備に合わせた対応が求められます。設備や使用環境を踏まえて制御盤を設計・製作できる専門会社へ相談することが大切です。
